Cabo F/UTP CAT 6a

Cabo de excelentes características que supera os requisitos de categoria 6 (Classe E), performances até 500MHz (ANSI/TIA/EIA-568-C2), com blindagem de proteção contra perturbações eletromagnéticas externas. Para utilizar em redes de voz e dados a alta velovidade (100Mbit/s e Gigabit Ethernet, compatível com 10GBase-T).

Pares em Cobre (Cu) sólido (mm): 0,58 ± 0.02 (23 AWG)
Isolamento HD-PE
Rip Cord (fio de rasgar)
Guia Cruzado (PE)
Fio de dreno (Cobre Estanhado)
Blindagem: Fita de alumínio
Em conformidade com o ITED
Conforme ISO/IEC, EN & ANSI/TIA/EIA
Embalagem: Bobinas de 500 metros
Cumpre diretiva de ambiente ROHS
Revestimento em PVC ou LSZH
Diâmetro exterior (mm): 7,2 ± 0,4

•   (Cabo F/UTP Cat6a Cu TK PVC-500m)

•  (Cabo F/UTP Cat6a Cu TK LSZH-500m)

Cabo U/UTP CAT 6 Cu

Cabos com performances até os 250MHz (ANSI/TIA/EIA-568-C2), frequentemente utilizado para redes de voz e dados (100Mbit/s e Gigabit Ethernet).

  • Pares em Cobre (Cu) sólido (mm): 0,53 ± 0.005
  • Isolamento HD-PE
  • Rip cord (fio de rasgar)
  • Guia cruzado (PE)
  • Em conformidade com ITED
  • Conforme ISO/IEC, EN & ANSI/TIA/EIA
  • Embalagem de 305 e 1000 metros
  • Cumpre diretiva de ambiente ROHS
  • Revestimento em PVC ou LSZH
  • Diâmetro exterior (mm): 5,7 ± 0,3

•   (Cabo U/UTP Cat6 Cu TK PVC-305m)

•  (Cabo U/UTP Cat6 Cu TK PVC-1000m)

•  ( Cabo U/UTP Cat6 Cu TK LSZH-305m)

•  (Cabo U/UTP Cat6 Cu TK LSZH-1000m)

Cabo U/UTP CAT 6 CCA

Cabos com performances até os 250MHz (ANSI/TIA/EIA-568-C2), frequentemente utilizado para redes de voz e dados (100Mbit/s e Gigabit Ethernet).

  • Pares em CCA sólido: 0,57 ± 0.05 (23AWG)
  • Isolamento HD-PE
  • Rip Cord (fio de rasgar)
  • Guia Cruzado (PE)
  • Em conformidade com ITED
  • Conforme ISO/IEC, EN & ANSI/TIA/EIA
  • Embalagem de 305 e 1000 metros
  • Cumpre diretiva de ambiente ROHS
  • Revestimento em PVC ou LSZH
  • Diâmetro exterior (mm): 6,3 ± 0,3

•  (Cabo U/UTP Cat6 CCA TK PVC-305m)

  (Cabo U/UTP Cat6 CCA TK PVC-1000m)

  (Cabo U/UTP Cat6 CCA TK LSZH-305m)

•  (Cabo U/UTP Cat6 CCA TK LSZH-1000m)

Cabo U/UTP CAT 5e

Cabos com performances até os 100MHz (ANSI/TIA/EIA-568-C2), frequentemente utilizado para redes de voz e dados (100Mbit/s e Gigabit Ethernet).

  • Pares em CCA sólido: 0,51mm (24AWG)
  • Isolamento HD-PE
  • Rip Cord (fio de rasgar)
  • Conforme ISO/IEC, EN & ANSI/TIA/EIA
  • Embalagem de 305mt
  • Cumpre diretiva de ambiente ROHS
  • Revestimento em PVC
  • Diâmetro exterior (mm): 5,2 ± 0,2

A melhor solução de rede!

Se está a pensar construir uma rede cablada ou está a pensar modernizar a que já tem, então saiba que cabo deve utilizar actualmente para equipar a sua rede.

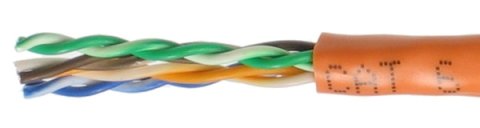

O Cabo Categoria 6, normalmente conhecido como Cat-6, é um cabo padrão do Gigabit Ethernet, sendo retro compatíveis como a Categoria 3 e 5/5e. A principal diferença entre o Cat-6 e as anteriores versões é que o Cat-6 utiliza plenamente os quatro pares de fios existentes no cabo.

Deve obedecer às normas técnicas – ISO/IEC 11801:2002; IEC 61156-5; EN 50173-1:2002; EN 50288; TIA/EIA 568-B.2-1 e ser instalado de acordo com o Manual ITED em vigor.

Este tipo de cabo é mais restrito em relação às especificações do Crosstalk e também ao ruído. O Cat-6 permite performances acima dos 250MHz e é adequado para 10Base-T/100Base-TX e 1000BaseT/1000Base-TX (Gigabit Ethernet). O comprimento máximo mantém-se no 100 metros (assim como o Cat 5e) e suporta uma tensão máxima de 48V.

O cabo contém quatro pares torcidos de cobre, tal como os anteriores cabos de rede e é normalmente terminado com conectores ISO 8877 (vulgo RJ45). Alguns cabos Cat-6 são muito largos, o que torna difícil anexar os conectores RJ45.

O Cat-6 pode ser terminado com o esquema T568A ou o T568B, tornando-se indiferente usar um ou outro esquema.

O Crossover é usado em ligações de Hub para Hub, Computador para Computador, Switch para Switch, ou seja, entre equipamentos da mesma camada (modelo OSI). Actualmente, todos os equipamentos Gigabit Ethernet e a maior parte dos novos equipamentos a 10/100Mb, suportam automaticamente cabos Crossover, o que significa que qualquer cabo Straight-through ou Crossover pode ser usado em qualquer ligação (MDI-X).

No entanto, os equipamentos antigos continuam a requerer a utilização de um cabo Straight-thtough para se ligarem a outro equipamento e um cabo Crossover para ligarem um Switch com um outro Switch ou um computador com outro computador, por exemplo.

Os cabos Crossover finalizados com uma das pontas com o esquema T568A e a outra ponta com esquema T568B, em que cada um deles terá dois pares para transmissão (TX) e dois pares para recepção (RX).

Para quem estiver a começar a construir uma LAN, é recomendado a utilização do Cat-6, uma vez que suporta velocidades superiores e está menos afecto a problemas de interferências.



Os cabos 5e são os mais comuns atualmente, mas já se encontram em processo de substituição pelos cabos categoria 6 e categoria 6a, que podem ser usados em redes de 10 gigabits.

Categoria 6: Esta categoria de cabos foi originalmente desenvolvida para ser usada no padrão Gigabit Ethernet, mas com o desenvolvimento do padrão para cabos categoria 5a sua utilização acaba por ser ainda usada, já que, embora os cabos categoria 6 ofereçam uma qualidade superior, o alcance continua sendo de apenas 100 metros, de forma que, embora a melhor qualidade dos cabos cat 6 seja sempre desejável, acaba por não existir muito ganho na prática.

Os cabos categoria 6 utilizam especificações ainda mais estritas que os de categoria 5e e suportam freqüências de até 250 MHz. Além de serem usados em substituição dos cabos cat 5 e 5e, eles podem ser usados em redes 10G, mas nesse caso o alcance é de apenas 55 metros.

Categoria 6

Para permitir o uso de cabos de até 100 metros em redes 10G foi criada uma nova categoria de cabos, a categoria 6a (“a” de “augmented”, ou ampliado). Eles suportam freqüências de até 500 MHz e utilizam um conjunto de medidas para reduzir a perda de sinal e tornar o cabo mais resistente a interferências.

Podemos encontrar muitas referências na web mencionando que os cabos cat 6a suportam freqüências de até 625 MHz, que foi o valor definido em uma especificação preliminar do 10GBASE-T. Mas, avanços no sistema de modulação permitiram reduzir a freqüência na versão final, chegando aos 500 MHz.

Uma das medidas para reduzir o crosstalk (interferências entre os pares de cabos) no cat 6a foi distanciá-los usando um separador. Isso aumentou a espessura dos cabos de 5.6 mm para 7.9 mm e tornou-os um pouco menos flexíveis. A diferença pode parecer pequena, mas ao juntar vários cabos a recuperação é considerável
